LUYOR-3415激发光源 快速操作指南

LUYOR-3415 荧光蛋白激发光源快速操作指南

1.眼镜选择：
观察DAPI, Hoechst，用紫外照射，佩戴LUV-10A 透明眼镜观察
观察BFP, CFP：用紫光照射，佩戴LUV-20A 绿光眼镜观察

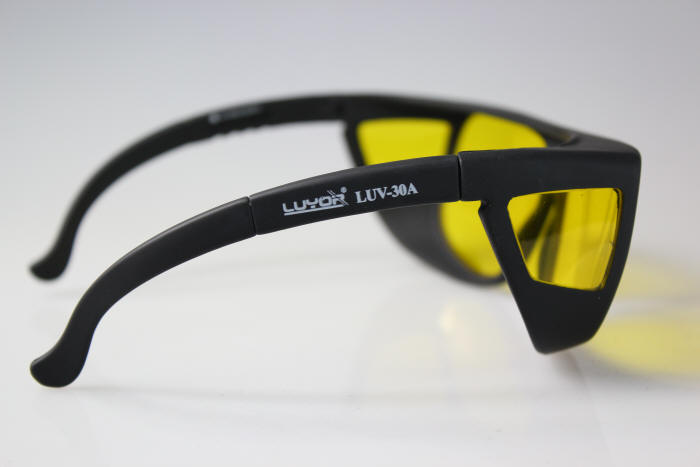

观察GFP/EGFP：用蓝光照射，佩戴LUV-30A 黄色眼镜观察
观察YFP: 用青光照射，佩戴LUV-40A 桔色眼镜观察
观察Dsred/rfp mcherry：用绿光照射，佩戴LUV-50A 红色眼镜观察

因每台光源只有两个波段，请根据您的具体波段选择对应的观察眼镜。

2.开机操作：

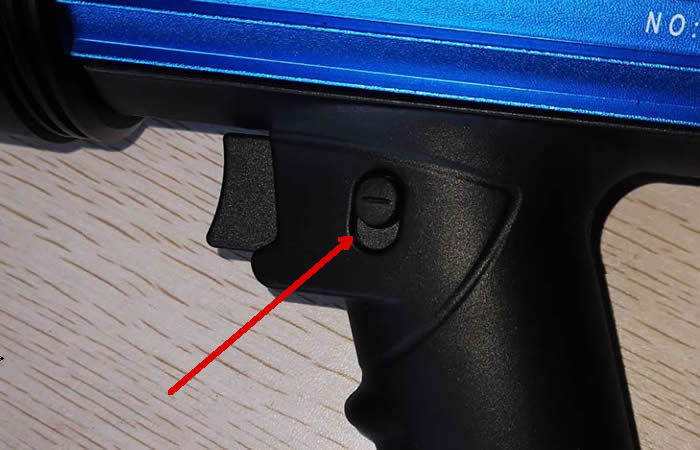

将锁定机构推上去，按压开关，再把锁定机构推下来，这样即可松开开关，光源保持常亮状态，更换波段，只需按压尾部转换开关即可，关闭光源，把锁定机构推上去即可关闭。

3.检查电量和充电：

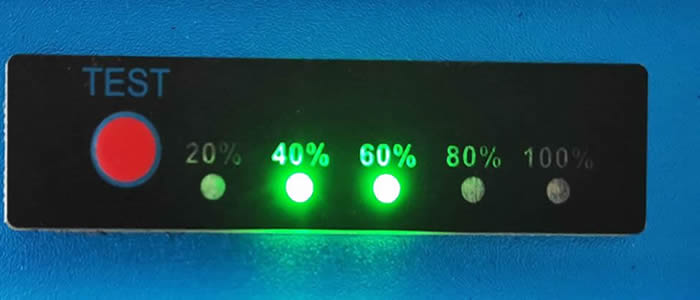

按压红色按钮，剩余电量显示，检查完松开即可，2-3 秒内即可自动关闭，当电量剩余20-40%请尽快充电，当电量耗尽，自动关机，对电池损害很大，建议提早充电，如果长时间工作，请把交流适配器插上去工作。

充电：将随机的交流适配器插头插进手柄底部的充电口，再将交流适配器插到220v交流插座上即可。刚开始交流适配器上led指示灯为红色，当交流适配器指示灯变为绿色时，表示电池已经充满。

4.安装支架

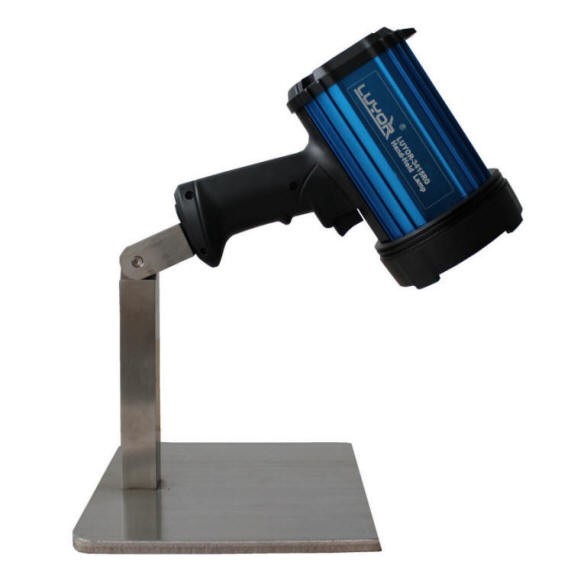

用随支架的六角扳手将支架固定合适角度，将光源插入支架中，点亮光源，再次调整角度，锁紧螺母即可。

5.保养与保存：
请勿将光源存放在湿度高于70%的环境，长时间不用，应每3-4 个月拿出来充满电。

表面清洁：请用柔软的清洁布蘸中性洗涤剂擦洗表面，切勿在水管下直接冲洗。

6.产品部位示意图和型号说明：
型号说明：
LUYOR-3415XX:
U 代表紫外
V 代表紫光
R:代表蓝光
C:代表青光
G:代表绿光
如：LUYOR-3415RG，代表是蓝光+绿光

7．拍照和滤镜安装
滤镜为62mm 滤镜，如果单反相机镜头尺寸不是62mm，需要购买62mm 转对应尺寸的转接环，我公司备有58mm、67mm、72mm、78mm用转接环，可以找luyor 销售代表免费索取，将滤镜安装到转接环上，再安装到单反相机即可拍照。

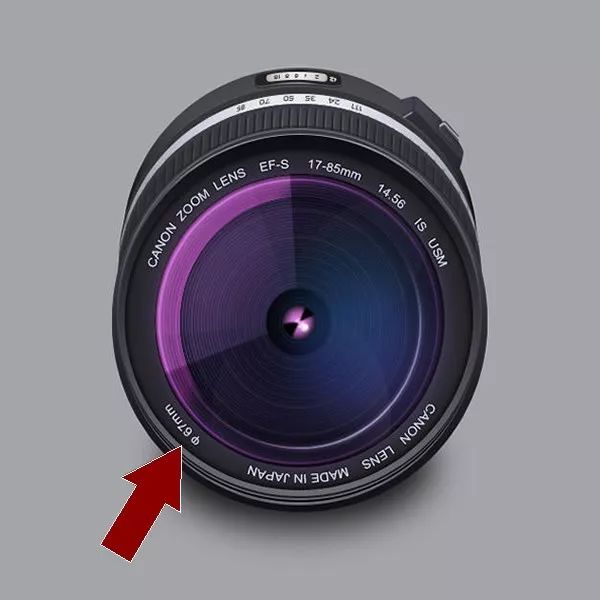

那么如何查看单反相机镜头尺寸，在单反相机镜头上一般都标识有镜头尺寸，如下图所示。

拍照：将滤镜安装到单反相机上，选择到合适的拍照模式，将光源打开，安装到支架上，或手持着对准要拍照的物体，拍照即可。

8.警告：

因光源为强光，切勿对着人的眼睛照射，打开电源之前请务必佩戴好观察眼镜，观察时尽量选择暗的环境，观察时辅助人员也必须佩戴对应的观察眼镜，周围无关人员尽量避开。特别提醒，紫外线为不可见光，尽管打开光源，光线很暗，也必须佩戴LUV-10A紫外线防护眼镜。

下载打印LUYOR-3415激发光源快速操作指南

3415操作指南.pdf
